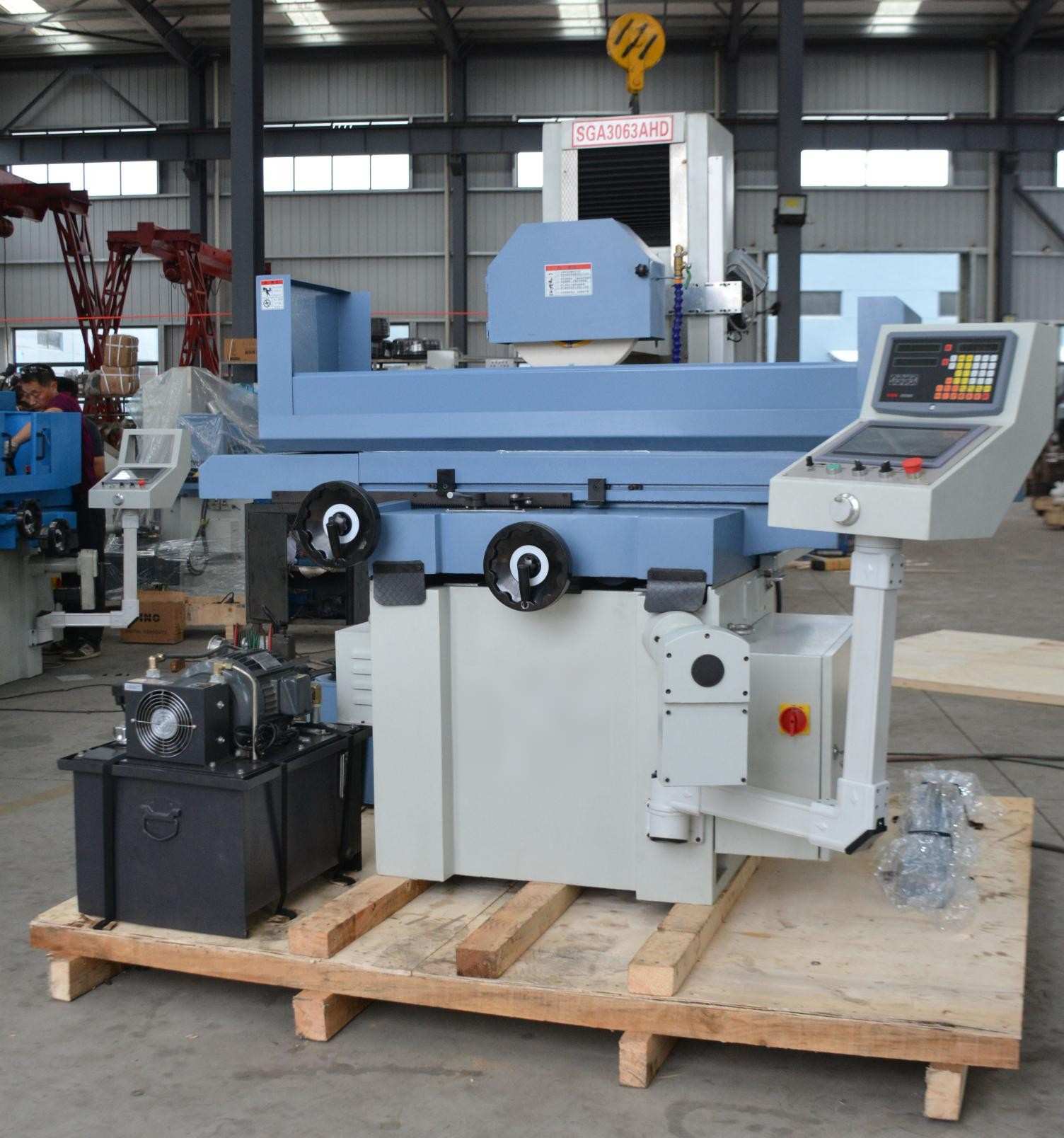

Jskingston အပြည့်အဝ အော်တို မျက်နှာပြင် ကြိတ်စက်

ထို အပြည့်အဝအလိုအလျောက်မျက်နှာပြင်ကြိတ်စက် ၎င်း၏အောက်ခြေ၊ ကော်လံနှင့် ဆလိုက်အစိတ်အပိုင်းများအတွက် လေးလံသောမီးခိုးရောင်သွန်းသံကို အသုံးပြုထားပြီး တုန်ခါမှုကို နှိမ်နင်းပြီး တည်ငြိမ်သော စက်ပြင်ညီညာမှုကို ထိန်းသိမ်းရန် ထူးချွန်သောဖွဲ့စည်းပုံဆိုင်ရာ တောင့်တင်းမှုကို ပေးစွမ်းသည်။ ၎င်းတွင် လွတ်လပ်သော ဟိုက်ဒရောလစ်စခန်းနှင့် GS-PLC ထိထိန်းချုပ်မှုစနစ် တပ်ဆင်ထားပြီး စံလျှပ်စစ်သံလိုက်လုပ်ငန်းစားပွဲနှင့် တွဲဖက်ထားသောကြောင့် မှိုနှင့် စက်ပိုင်းဆိုင်ရာအစိတ်အပိုင်းများကို မြင့်မားသောကုန်ကျစရိတ်စွမ်းဆောင်ရည်ဖြင့် တိကျစွာပြားချပ်ချပ်ကြိတ်ခွဲရန်အတွက် အသင့်တော်ဆုံးဖြစ်သည်။

X နှင့် Y ဝင်ရိုးများတွင် အမြန်နှုန်းနိမ့် stick-slip ရွေ့လျားမှုကို ဖယ်ရှားရန်အတွက် ပလတ်စတစ်ဖြင့် အုပ်ထားသော လမ်းညွှန်လမ်းကြောင်းများ တပ်ဆင်ထားသည်။ အလျားလိုက်စားပွဲသည် V-flat composite လမ်းညွှန်လမ်းကြောင်းများကို အသုံးပြုထားပြီး cross slide သည် double-V လမ်းညွှန်လမ်းကြောင်းများကို အသုံးပြုထားသောကြောင့် ယုံကြည်စိတ်ချရသော ဝန်ခံနိုင်ရည်နှင့် အလွန်ကောင်းမွန်သော ယိုယွင်းပျက်စီးမှုကို ခံနိုင်ရည်ရှိစေသည်။ spindle တွင် တည်ငြိမ်သော grinding output အတွက် clearance-free preloaded precision bearing များ တပ်ဆင်ထားသည်။ သီးခြား hydraulic unit တွင် အပူချိန်မြင့်တက်လာမှုကို ထိန်းချုပ်ရန်၊ ရှည်လျားသော စဉ်ဆက်မပြတ်ထုတ်လုပ်မှုအတွင်း အပူပုံပျက်ခြင်းနှင့် တုန်ခါမှုကို ဖယ်ရှားရန်အတွက် built-in heat exchanger ပါရှိသည်။

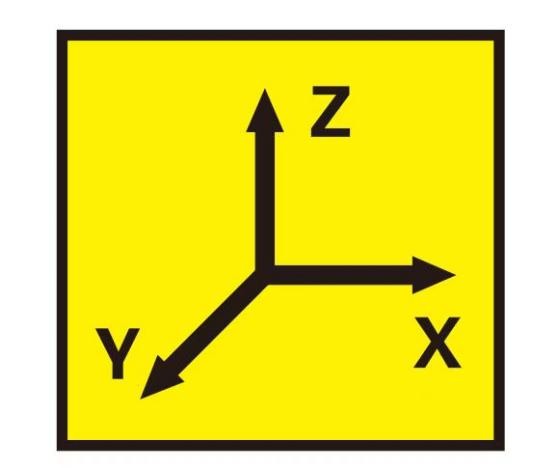

၁။ ဝင်ရိုးသုံးဆင့် ရွေ့လျားမှုစနစ်

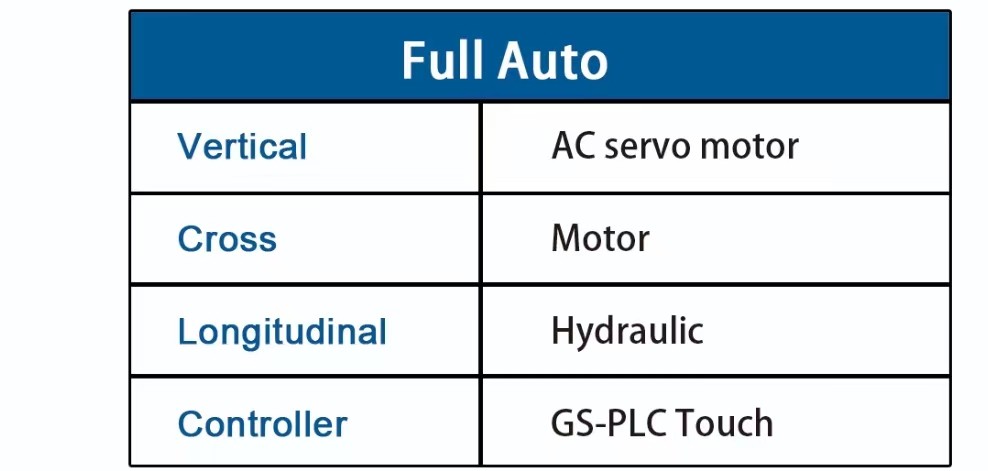

စက်သည် စံ XYZ သုံးခုဝင်ရိုး အပြင်အဆင်ကို လိုက်နာပြီး ဝင်ရိုးတစ်ခုစီအတွက် ကွဲပြားသော မောင်းနှင်မှုဒီဇိုင်းများကို လိုက်နာသည်-

Z ဝင်ရိုး (ဒေါင်လိုက် ကျွေးဝင်ရိုး)

AC servo မော်တာဖြင့် မောင်းနှင်သော Z ဝင်ရိုးသည် အလိုအလျောက် လည်ပတ်မှု၏ အဓိကအချက်ဖြစ်သည်။ ၎င်းသည် လျင်မြန်စွာ ဒေါင်လိုက်လှည့်ပတ်မှုနှင့် ကြိတ်ခွဲမှုအနက်ကို တိကျစွာထိန်းချုပ်ရန် ချိန်ညှိနိုင်သော fine feed ကို ပံ့ပိုးပေးသည်။

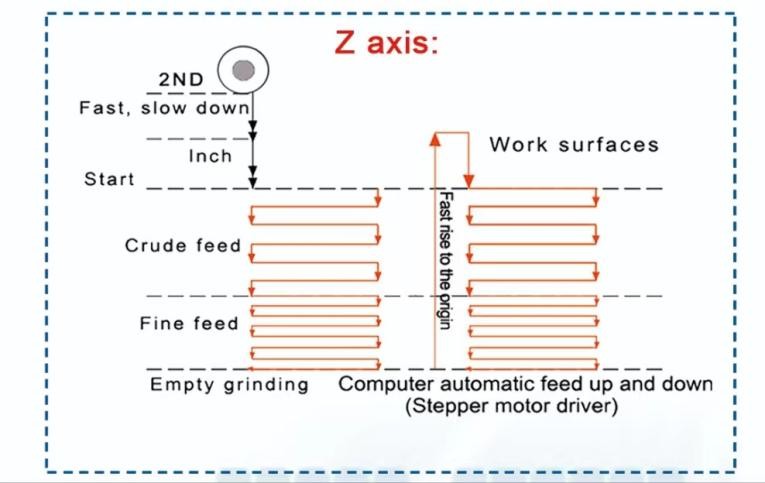

အလိုအလျောက် Z-ဝင်ရိုး ကြိတ်ခွဲခြင်း လည်ပတ်မှုသည် အောက်ပါအတိုင်း လုပ်ဆောင်ပါသည်- ဘီးသည် အလုပ်အပိုင်းသို့ ချဉ်းကပ်လာသောအခါ လျင်မြန်စွာ ဆင်းလာပြီး နှေးကွေးသွားပြီးနောက် ကြမ်းတမ်းစွာ ကြိတ်ခွဲခြင်း၊ အနုစိတ်ကြိတ်ခွဲခြင်းနှင့် မီးပွားထွက်အောင် အပြီးသတ်ခြင်းတို့ကို ဆက်လက်လုပ်ဆောင်ပါသည်။ လည်ပတ်မှု ပြီးဆုံးသွားသည်နှင့် ကြိတ်ခွဲခေါင်းသည် စတင်အနေအထားသို့ အလိုအလျောက် ပြန်ကြွသွားပြီး လုပ်ဆောင်မှုအဆင့်အားလုံးကို touchscreen မှတစ်ဆင့် ပြင်ဆင်သတ်မှတ်နိုင်ပါသည်။

Y ဝင်ရိုး (ဖြတ်ကျော်ဝင်ရိုး)

မော်တာမောင်းနှင်သော cross axis သည် လက်ကိုင်ဘီးမှတစ်ဆင့် အလိုအလျောက် အပြန်အလှန်ထည့်သွင်းခြင်းနှင့် ကိုယ်တိုင် အသေးစိတ်ချိန်ညှိခြင်းကို ပံ့ပိုးပေးသောကြောင့် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ဘေးတိုက်စတော့ဖယ်ရှားခြင်း ချိန်ညှိမှုကို ပြုလုပ်နိုင်စေပါသည်။

X ဝင်ရိုး (အလျားလိုက်ဝင်ရိုး)

ဟိုက်ဒရောလစ်စနစ်ဖြင့် မောင်းနှင်သော အလျားလိုက်စားပွဲသည် မျက်နှာပြင်တစ်ခုလုံးကို ဖုံးအုပ်ရန်အတွက် ချောမွေ့သော အပြန်အလှန်ရွေ့လျားမှုကို ပေးစွမ်းသည်။ မတော်တဆ တိုက်မိခြင်းကို ရှောင်ရှားရန် အကန့်အသတ်အဆို့များကို အစွန်းနှစ်ဖက်စလုံးတွင် တပ်ဆင်ထားသည်။

၂။ ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်မှု လည်ပတ်မှုစနစ်

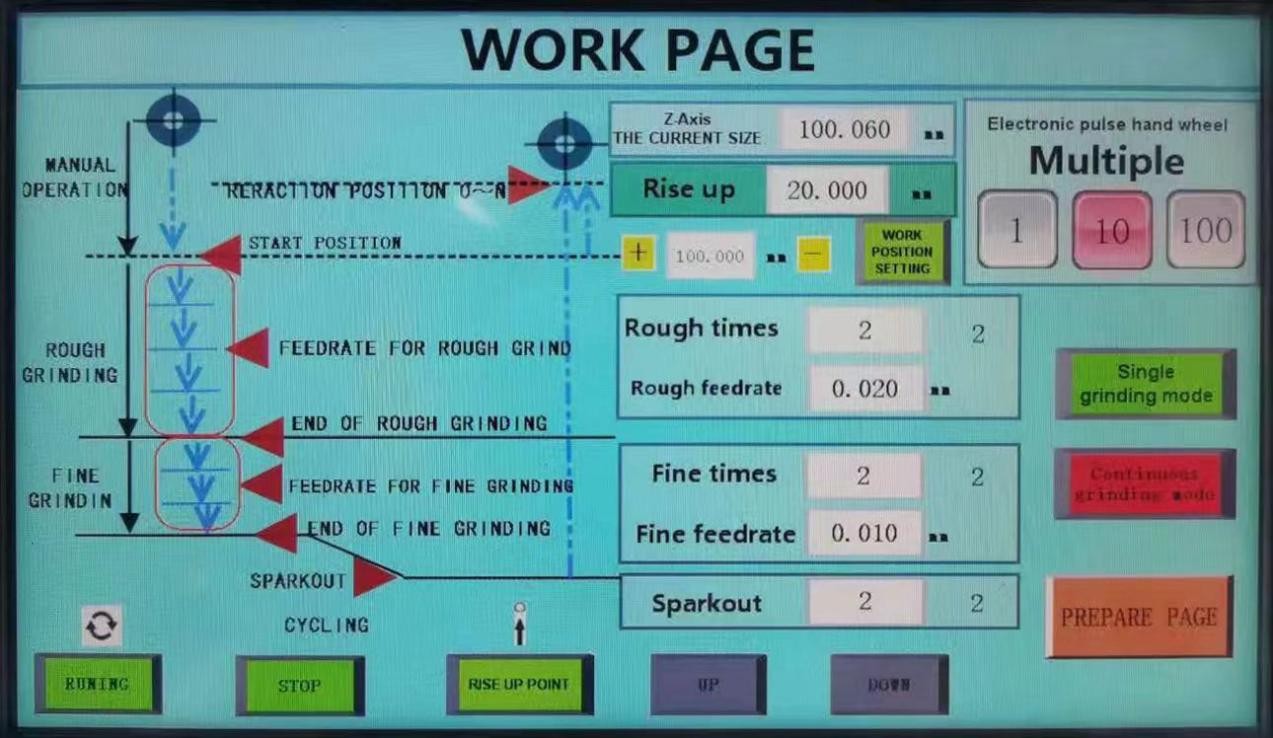

စက်တွင် ရှုပ်ထွေးသော ပရိုဂရမ်းမင်း မလိုအပ်ဘဲ အပြည့်အဝ မြင်နိုင်သော ကန့်သတ်ချက် ဆက်တင်ပါရှိသည့် Samsys SMART-panel IE V3 touch controller တပ်ဆင်ထားသည်။

အော်ပရေတာများသည် core grinding parameters များကို လွတ်လပ်စွာ configure လုပ်နိုင်သည်- rough grinding cycles & feed depth, fine grinding cycles & feed depth, နှင့် spark-out finishing times။ ၎င်းသည် တိကျသော manual positioning အတွက် electronic handwheel magnification switching ကို ပံ့ပိုးပေးသည့်အပြင် single-cycle နှင့် continuous-cycle grinding modes များကိုလည်း ပံ့ပိုးပေးသည်။ တစ်ချက်နှိပ်ရုံဖြင့် RUN နှင့် STOP ခလုတ်များသည် ပုံမှန်လည်ပတ်မှုကို ရိုးရှင်းစေသည်။

၃။ အဓိကထုတ်ကုန်အားသာချက်များ

ပွတ်တိုက်မှုနည်းသော အလွှာပါးဖြင့် ဖုံးအုပ်ထားသော လမ်းညွှန်လမ်းကြောင်းများနှင့် အားဖြည့်ထားသော V-type လမ်းညွှန်ဖွဲ့စည်းပုံသည် တည်ငြိမ်သော ဝန်တင်နိုင်စွမ်းနှင့် ရှည်လျားသော ဝန်ဆောင်မှုသက်တမ်းကို ပေးစွမ်းသည်။

ကြိုတင်ထည့်သွင်းထားသော spindle bearing assembly သည် spindle runout ကို လျော့နည်းစေပြီး သံမဏိ၊ အလူမီနီယမ်သတ္တုစပ်နှင့် သံသွန်းလုပ်ထားသော အပိုင်းအစများတွင် တသမတ်တည်းသော မျက်နှာပြင်ပြီးစီးမှုကို ရရှိစေပါသည်။

လွတ်လပ်သော ဟိုက်ဒရောလစ်အအေးပေးစနစ်သည် စားပွဲရွေ့လျားမှုကို တည်ငြိမ်စေပြီး ကြာရှည်လည်ပတ်နေစဉ်အတွင်း အပူအတိုင်းအတာ ရွေ့လျားမှုကို ရှောင်ရှားပေးသည်။

Servo-controlled Z axis သည် micron-level depth control ကို ဖြစ်ပေါ်စေပြီး အလွန်ပါးလွှာပြီး တိကျမှုမြင့်မားသော အစိတ်အပိုင်း ကြိတ်ခွဲခြင်းအတွက် အလွန်သင့်လျော်ပါသည်။

စက်ပိုင်းဆိုင်ရာနှင့် ဆော့ဖ်ဝဲလ် ရွေ့လျားမှု ကန့်သတ်ချက် နှစ်မျိုးလုံးဖြင့် ကြိတ်ဘီးနှင့် စက်ပစ္စည်းများကြား တိုက်မိခြင်းကို ကာကွယ်ပေးသည်။

၄။ စံဆက်စပ်ပစ္စည်းများ

Samsys SMART ထိတွေ့မျက်နှာပြင်၊ အီလက်ထရွန်းနစ်လက်ကိုင်ဘီး၊ ကြိတ်ဘီးနှင့် အနားကွပ်၊ LED အလုပ်မီးအိမ်၊ သံလိုက်ချပ်၊ ဘီးချိန်ခွင်လျှာညှိကိရိယာများ၊ parallel dresser၊ ဘေးကင်းရေးအကာအကွယ်အဖုံးများ၊ သံလိုက်ဖယ်ရှားပေးသည့်ကိရိယာ၊ အအေးခံရည်လည်ပတ်မှုယူနစ်၊ စိန်ထည့်ကိရိယာ၊ စက်ညှိခြေထောက်များ၊ ဗဟိုချောဆီစနစ်နှင့် ဝန်ဆောင်မှုကိရိယာအစုံအလင်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1: ဒီ grinder က ဘယ်လို workpieces တွေကို process လုပ်လို့ရလဲ။

A1: ၎င်းသည် သံမဏိနှင့် သွန်းသံအပါအဝင် သံသတ္တုများအပြင် အလူမီနီယမ်သတ္တုစပ်ကဲ့သို့သော သံမဟုတ်သောပစ္စည်းများကို ပြုပြင်ပေးသည်။ ၎င်းကို မှိုပြားများ၊ ပါးလွှာသော တိကျမှုအစိတ်အပိုင်းများနှင့် စံစက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများအတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။

Q2: Z ဝင်ရိုးမှာ servo motor ရဲ့ အားသာချက်က ဘာလဲ။

A2: servo မော်တာသည် အလွန်ကောင်းမွန်သော ဒေါင်လိုက်ထည့်သွင်းမှု ရုပ်ထွက်အရည်အသွေးကို ရရှိစေပြီး၊ ကြမ်းတမ်းပြီး အသေးစား ကြိတ်ခွဲမှုများအတွင်း ပစ္စည်းများကို ညီညာစွာ ဖယ်ရှားပေးကာ၊ ပါးလွှာသော လက်ရာများအတွက် ပြားချပ်မှု တိကျမှုကို သိသိသာသာ တိုးတက်စေသည်။

Q3: spark-out grinding က ဘယ်လိုအခန်းကဏ္ဍကနေ ပါဝင်သလဲ။

A3: မီးပွားထွက် ကြိတ်ခွဲခြင်းအတွင်း ဒေါင်လိုက်ထည့်သွင်းခြင်း မရှိပါ။ ၎င်းသည် ကျန်ရှိနေသော ကြိတ်ခွဲမှုလိုင်းများကို ဖယ်ရှားပေးပြီး အတွင်းပိုင်း စက်ပိုင်းဆိုင်ရာ ဖိစီးမှုကို ထုတ်လွှတ်ပေးသောကြောင့် သံလိုက်ဖယ်ရှားခြင်းနှင့် ချခြင်းပြီးနောက် အလုပ်ခွင်ပုံပျက်ခြင်းကို ထိရောက်စွာ လျှော့ချပေးပါသည်။

Q4: အလိုအလျောက် လုပ်ဆောင်နေစဉ်အတွင်း တိုက်မိမှုကို မည်သို့ရှောင်ရှားရမည်နည်း။

A4: စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက် အပိတ်များကို X နှင့် Y ခရီးသွား ရွေ့လျားမှု မျဉ်းကြောင်းများတွင် တပ်ဆင်ထားသည်။ အော်ပရေတာများသည် နှစ်ထပ်ကာကွယ်မှုအတွက် စားပွဲ၏ ရွေ့လျားမှု အကွာအဝေးကို ကန့်သတ်ရန် touchscreen ပေါ်တွင် ဘေးကင်းသော ရွေ့လျားမှု နယ်နိမိတ်များကိုလည်း သတ်မှတ်နိုင်သည်။
