မှန်ကန်သော ပိုက်ချည်စက်ကို မည်သို့ရွေးချယ်ရမည်နည်း

သင့်အလုပ်ရုံသည် သံမဏိပိုက်များ၊ ရေနံပိုက်များ၊ အိမ်ခွံ၊ ပိုက်လိုင်းဆက်စပ်ပစ္စည်းများ သို့မဟုတ် မီးသတ်ပိုက်ချိတ်ဆက်ကိရိယာများကို ထုတ်လုပ်ပါက၊ ယုံကြည်စိတ်ချရသော ပိုက်ချည်စက်သည် အတွင်းပိုင်းနှင့် အပြင်ပိုင်းပိုက်ချည်များကို တသမတ်တည်းပြုလုပ်ရန်အတွက် အဓိကစက်ဖြစ်သည်။ ဝယ်ယူသူများစွာသည် ပိုက်ချည်ရန်အတွက် စံသတ်မှတ်ထားသော အထွေထွေ CNC စက်များကို မှားယွင်းစွာအသုံးပြုကြပြီး တုန်ခါမှု၊ ချည်အမှားနှင့် မတည်ငြိမ်သော အထွက်နှုန်းများကို ရရှိစေပါသည်။ ဤလမ်းညွှန်ချက်သည် သင့်ထုတ်လုပ်မှုအတွက် သင့်လျော်သော ပိုက်ချည်စက်ကို ရွေးချယ်ရန် အရေးကြီးသောအချက်တိုင်းကို လမ်းညွှန်ပေးပါသည်။

ပိုက်ချည်စက်ဆိုတာဘာလဲ။

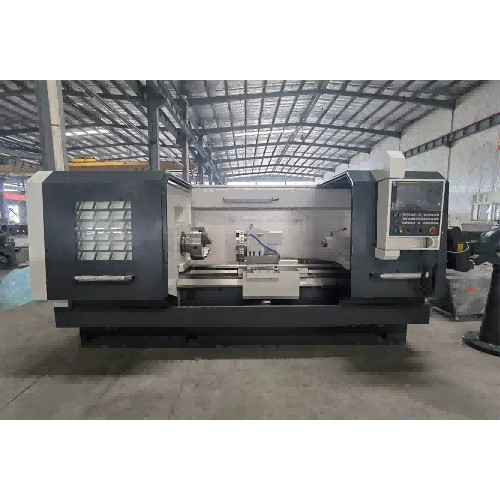

A ပိုက်ချည်စက် ရှည်လျားသောသံမဏိပိုက်များကို spindle မှတစ်ဆင့်ဖြတ်သန်းနိုင်စေရန်အတွက် spindle bore ကြီးတစ်ခုဖြင့် အထူးဒီဇိုင်းထုတ်ထားသည်။ သာမန်လှည့်စက်များနှင့်မတူဘဲ၊ ၎င်းသည် NPT၊ BSP၊ BSPT၊ API နှင့် အခြားပိုက်ချည်စံနှုန်းများအတွက် မြင့်မားသော torque၊ လေးလံသောဖြတ်တောက်မှုတောင့်တင်းမှုနှင့် တိကျသောချည်မျှင်ထပ်ခါတလဲလဲအသုံးပြုနိုင်မှုကို ဦးစားပေးသည်။ ၎င်းကို ရေနံနှင့်သဘာဝဓာတ်ငွေ့၊ ရေပိုက်လိုင်း၊ မီးဘေးကာကွယ်ရေး၊ hydraulic ပိုက်နှင့် သံမဏိတည်ဆောက်ပုံလုပ်ငန်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြသည်။

၁။ အများဆုံးပိုက်အချင်းနှင့် စပင်လ်အပေါက်အရွယ်အစားကို အတည်ပြုပါ။

စပင်ဒယ်ပေါက်သည် စစ်ဆေးရမည့် နံပါတ် ၁ သတ်မှတ်ချက်ဖြစ်သည်။ ၎င်းသည် စက်မှတစ်ဆင့် မည်သည့်အရွယ်အစားပိုက်ကို ထည့်ပေးနိုင်သည်ကို ဆုံးဖြတ်ပေးသည်။

သင့်ရဲ့ အများဆုံး ကုန်ကြမ်းပိုက် အပြင်ဘက် အချင်းကို တိုင်းတာပါ

ပိုက်ထည့်ရန်အတွက် သင့်လျော်သော နေရာလွတ်ကို ချန်ထားပါ

အဖြစ်များသော မော်ဒယ်များ- QK1313၊ QK1319၊ QK1322၊ QK1327၊ QK1335 တွင် အပေါက် ၁၃၀ မီလီမီတာမှ ၃၅၀ မီလီမီတာအထိ သို့မဟုတ် ပိုကြီးသော စိတ်ကြိုက်အပေါက်ပါရှိသည်။

သင်သည် ၆ လက်မ သို့မဟုတ် ၈ လက်မ အလေးချိန်ရှိသော အခွံကို ပြုပြင်ပါက၊ အပေါက်ငယ်သော ခုံများသည် လှည့်ပတ်အချင်းသည် လုံလောက်ပုံပေါ်လျှင်ပင် အလုပ်မလုပ်ပါ။

၂။ လိုအပ်သော Thread စံနှုန်းများနှင့် ကိုက်ညီအောင်လုပ်ပါ

ဈေးကွက်အမျိုးမျိုးသည် မတူညီသော ပိုက်ချည်ပရိုဖိုင်များ လိုအပ်ပြီး ሸማሚያထိန်းချုပ်စနစ်သည် ၎င်းတို့ကို ပံ့ပိုးပေးရမည်-

NPT / NPTF: မြောက်အမေရိက ရေနံ၊ ဓာတ်ငွေ့နှင့် ဟိုက်ဒရောလစ်ပိုက်များ

BSPP / BSPT: ဥရောပ၊ အရှေ့တောင်အာရှ၊ အထွေထွေပိုက်လိုင်းပြုပြင်ခြင်း

API 5B: ရေနံပိုက်နှင့် အဖုံး (တိကျမှုမြင့်မားရန် လိုအပ်ချက်)

မှာယူမှုမပြုလုပ်မီ၊ ထိန်းချုပ်ကိရိယာသည် ဤ thread pitch များကို အပိုပြုပြင်မွမ်းမံခြင်းမရှိဘဲ ပရိုဂရမ်လုပ်နိုင်ခြင်း ရှိ၊ မရှိ အတည်ပြုပါ။

၃။ စက်၏ မာကျောမှုနှင့် အောက်ခြေဖွဲ့စည်းပုံကို စစ်ဆေးပါ။

ပိုက်ချည်ခြင်း ဝန်အားကြီးသော ဖြတ်တောက်ခြင်း ဖြစ်သည်။ အားနည်းသော စက်ဘောင်သည် ချည်မျှင်ခြစ်ရာများနှင့် ချည်မျှင်ပါးလွှာမှုကို ဖြစ်စေလိမ့်မည်။

စိတ်ဖိစီးမှုသက်သာစေသော/သဘာဝအတိုင်း အိုမင်းရင့်ရော်မှု ကုသမှုကို နှစ်သက်သည့် တစ်ပိုင်းတည်းသော သံမဏိကုတင်

ပိုကျယ်သော လမ်းညွှန်လမ်း၊ အားဖြည့်ထားသော spindle unit၊ လေးလံသော headstock

ပိုက်ရှည်ညှပ်ရန်အတွက် နှစ်ထပ်ချပ်ဖွဲ့စည်းပုံ (ရှေ့နှင့်နောက်ချပ်)

အလေးချိန်ပေါ့ပါးသော အထွေထွေ ခုံများကို ပိုက်ချည်မျှင်များ စဉ်ဆက်မပြတ် ထုတ်လုပ်ရန်အတွက် တည်ဆောက်ထားခြင်း မရှိပါ။

၄။ CNC စနစ်နှင့် လည်ပတ်မှု ဦးစားပေးမှု

အဓိကရွေးချယ်စရာနှစ်ခု-

စီးပွားရေး: GSK၊ Newday စနစ်၊ တည်ငြိမ်ပြီး ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်နည်းပါးခြင်း၊ စံ BSP/NPT ပိုက်ချည်အတွက် ရေပန်းစားသည်

ပရီမီယံ- Siemens၊ Fanuc၊ ပမာဏများများ API threading အတွက်၊ ပြည်ပဈေးကွက်များတွင် ပိုမိုကောင်းမွန်သော တည်ငြိမ်မှုနှင့် ရောင်းချပြီးနောက်

သင့်အော်ပရေတာများအတွက် ဘာသာစကားပံ့ပိုးမှု (ရုရှား၊ စပိန်၊ အင်္ဂလိပ် အင်တာဖေ့စ်နှင့် လက်စွဲများ) ကိုလည်း အတည်ပြုပါ။

၅။ မော်တာပါဝါ၊ လိမ်အားနှင့် ဖြတ်တောက်သည့်ပစ္စည်း

ကာဗွန်သံမဏိပိုက်၊ အလွိုင်းသံမဏိနှင့် သံမဏိပိုက် မတူညီသော spindle torque လိုအပ်သည်-

ကာဗွန်သံမဏိရေပိုက်- စံသတ်မှတ်ထားသော အဓိကမော်တာပါဝါလုပ်ငန်းများ

နံရံထူသော အလွိုင်းအဖုံး၊ သံမဏိပိုက်- ပိုမိုမြင့်မားသော ပါဝါနှင့် အမြန်နှုန်းနိမ့် torque ကြီးမားသော အထွက် လိုအပ်သည်

spindle speed တစ်ခုတည်းကို မကြည့်ပါနှင့်။ ပိုက်ချည်ခြင်းအတွက် အနိမ့် torque သည် ပိုအရေးကြီးပါသည်။

၆။ ထုတ်လုပ်မှုထိရောက်မှုကို သက်ရောက်မှုရှိသော ဆက်စပ်ပစ္စည်းများ

စံနှင့် ရွေးချယ်နိုင်သော ပက်ကေ့ဂျ်များကို စစ်ဆေးပါ-

ရှေ့နှင့်နောက် နှစ်ထပ်ချပ်များ (ပိုက်ရှည်များအတွက် မရှိမဖြစ်)

ပိုက်သွယ်လျပြီး တုန်ခါမှုကာကွယ်ရန်အတွက် တည်ငြိမ်စွာ အနားယူခြင်း/ လိုက်လျောညီထွေ အနားယူခြင်း

ဟိုက်ဒရောလစ် နောက်ပြန်စတော့

အအေးခံစနစ်၊ ဗဟိုချုပ်ကိုင်ထားသော ချောဆီ၊ ဘေးကင်းရေးအကာများ

သင့်ချည်မျှင်စံနှုန်းနှင့် ကိုက်ညီသော ချည်မျှင်စစ်ဆေးရေး ကိရိယာများ

၇။ အသုံးချမှုအခြေအနေကိုးကားချက်

ပိုက်လိုင်း၊ မီးသတ်ပိုက်၊ ရေပိုက်လိုင်း- စံအလျားလိုက် CNC ပိုက်ချည်စက်၊ BSPT/NPT ချည်

ရေနံမြေပြွန်၊ အခွံ၊ တူးဖော်ပိုက်- API သီးသန့် ရေနံမြေ ခုံ၊ လေးလံသောဖွဲ့စည်းပုံ

အသုတ်လိုက်အလုပ်ရုံငယ်- လက်ဖြင့်ပိုက်ချည်စက် သို့မဟုတ် အခြေခံအဆင့် QK1313

အစုလိုက်ထုတ်လုပ်မှု- အလိုအလျောက်ထည့်သွင်းသည့်ရွေးချယ်မှုပါရှိသော အပြည့်အဝအလိုအလျောက် CNC ပိုက်ချည်စက်

ဝယ်ယူရာတွင် ရှောင်ရှားရမည့် အဖြစ်များသော အမှားများ

၁။ သီးသန့်ပိုက်ချည်စက်အစား အထွေထွေကြီးမားသော လှည့်စက်ဝယ်ယူခြင်း (သေးငယ်သော spindle bore)

၂။ ဈေးနှုန်းကိုသာ အာရုံစိုက်ပြီး ချည်မျှင်စံနှုန်း ကိုက်ညီမှုကို လျစ်လျူရှုခြင်း

၃။ ပိုက်အရှည်ကို လျှော့တွက်ခြင်း၊ အများဆုံး workpiece အရှည်ကို စစ်ဆေးရန် မေ့လျော့ခြင်း

၄။ စဉ်ဆက်မပြတ် လေးလံစွာ ဖြတ်တောက်ရန်အတွက် ပါးလွှာသောဘောင်ဖြင့် ကုန်ကျစရိတ်နည်းသော ခုံများကို ရွေးချယ်ခြင်း

၅။ အပိုပစ္စည်းများ ရရှိနိုင်မှုနှင့် ဒေသတွင်း ရောင်းချပြီးနောက် ဝန်ဆောင်မှုကို အတည်မပြုခြင်း

စုံစမ်းမေးမြန်းမှုမပို့မီ နောက်ဆုံးစစ်ဆေးရမည့်စာရင်း

အများဆုံးပိုက် OD နှင့်နံရံအထူ

ချည်မျှင်စံနှုန်း (NPT / BSP / API)

ပစ္စည်း: ကာဗွန်သံမဏိ / အလွိုင်း / သံမဏိ

လိုအပ်သော အသုတ်လိုက် ထုတ်လုပ်မှု

ပါဝါဗို့အားနှင့် ကြိမ်နှုန်း (380V 50Hz / 460V 60Hz)

နှစ်သက်ရာ CNC ထိန်းချုပ်ကိရိယာ အမှတ်တံဆိပ်

နှစ်ထပ်ချပ်၊ တည်ငြိမ်သောအနားယူမှု သို့မဟုတ် စိတ်ကြိုက်အရှည် လိုအပ်သည်

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ပုံမှန် CNC ሹካትက ပိုက်ချည်မျှင်တွေကို ဖြတ်တောက်နိုင်ပါသလား။

A: ၎င်းသည် ချည်မျှင်တိုနမူနာများကို ပြုလုပ်နိုင်သော်လည်း စံစက်အများစုတွင် spindle bore သေးငယ်သည်။ ပိုက်ရှည်များ ဖြတ်သန်း၍မရပါ၊ ထို့အပြင် ပိုက်လေးများ ချည်မျှင်ပြုလုပ်ရန်အတွက် မာကျောမှုသည် မလုံလောက်ပါ။

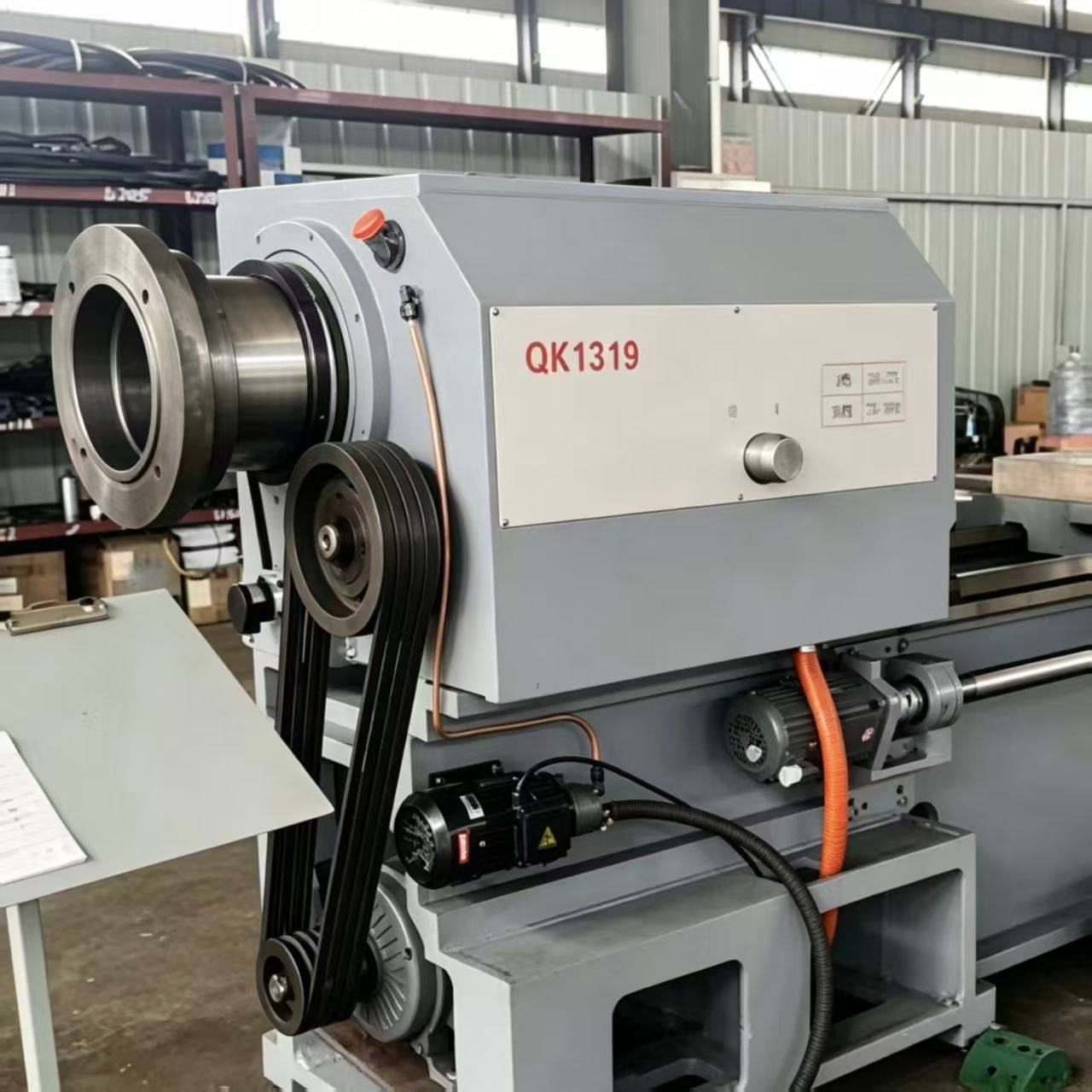

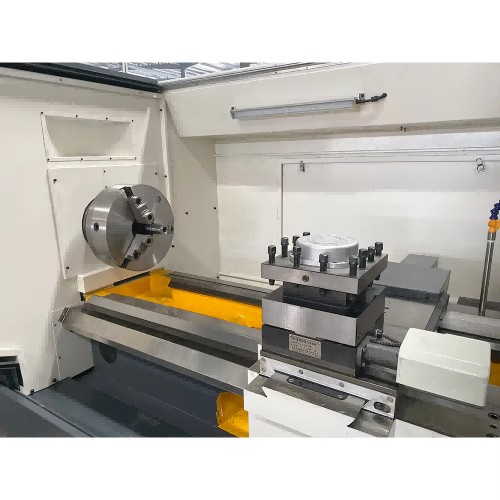

မေး။ ဘာကွာခြားချက်ရှိလဲ။ QK1319 နှင့် QK1327 ပိုက်ချည်စက်?

A: အဓိကကွာခြားချက်မှာ spindle bore အရွယ်အစား၊ အများဆုံးပိုက်စွမ်းရည်နှင့် စက်အလေးချိန်ဖြစ်သည်။ QK1327 သည် အချင်းပိုကြီးသော casing အတွက် ပိုလေးသည်။

မေး- API thread လုပ်ဆောင်မှုက ပိုပြီး လိုအပ်ချက်များလား။

A: ဟုတ်ကဲ့။ API ချည်မျှင်များသည် တိကျသော pitch၊ taper နှင့် surface finish လိုအပ်သောကြောင့် high-rigidity lathe နှင့် calibrated thread program လိုအပ်ပါသည်။

ပိတ်ပွဲ

အကောင်းဆုံး ပိုက်ချည်စက်သည် ဈေးအကြီးဆုံးစက် မဟုတ်ဘဲ သင့်ပိုက်အရွယ်အစား၊ ချည်သတ်မှတ်ချက်နှင့် ထုတ်လုပ်မှုဝန်နှင့် ကိုက်ညီသော စက်ဖြစ်သည်။ သင့်အလုပ်ပုံဆွဲခြင်းနှင့် ချည်လိုအပ်ချက်ကို ကျွန်ုပ်တို့အဖွဲ့ထံ ပေးပို့ပါ၊ ကျွန်ုပ်တို့သည် သင့်အလုပ်ရုံအတွက် မှန်ကန်သော မော်ဒယ်နှင့် ပုံစံကို အကြံပြုနိုင်ပါသည်။
