တူးဖော်စက်ဖွဲ့စည်းပုံနှင့်မိတ်ဆက်ခြင်း

A တူးဖော်စက် သည် အဓိကအားဖြင့် အပေါက်ဖောက်ခြင်းအတွက် အသုံးပြုသည့် မရှိမဖြစ်လိုအပ်သော သတ္တုဖြတ်တောက်သည့်စက်ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် ဖြတ်တောက်သည့်ကိရိယာများ၏ လည်ပတ်ခြင်းနှင့် အစာကျွေးခြင်းလှုပ်ရှားမှုဖြင့် တူးဖော်ခြင်း၊ ඔප දැමීම၊ දැමීමීම၊ အစက်အပြောက်မျက်နှာမူခြင်းနှင့် ပုတ်ခြင်းတို့ကို လုပ်ဆောင်သည်။ တူးဖော်စက်အမျိုးအစားအမျိုးမျိုးတွင် လုပ်ငန်းစဉ်အခြေအနေအမျိုးမျိုးနှင့် ကိုက်ညီစေရန် ဖွဲ့စည်းပုံဆိုင်ရာဖွဲ့စည်းပုံအမျိုးမျိုးရှိသည်။

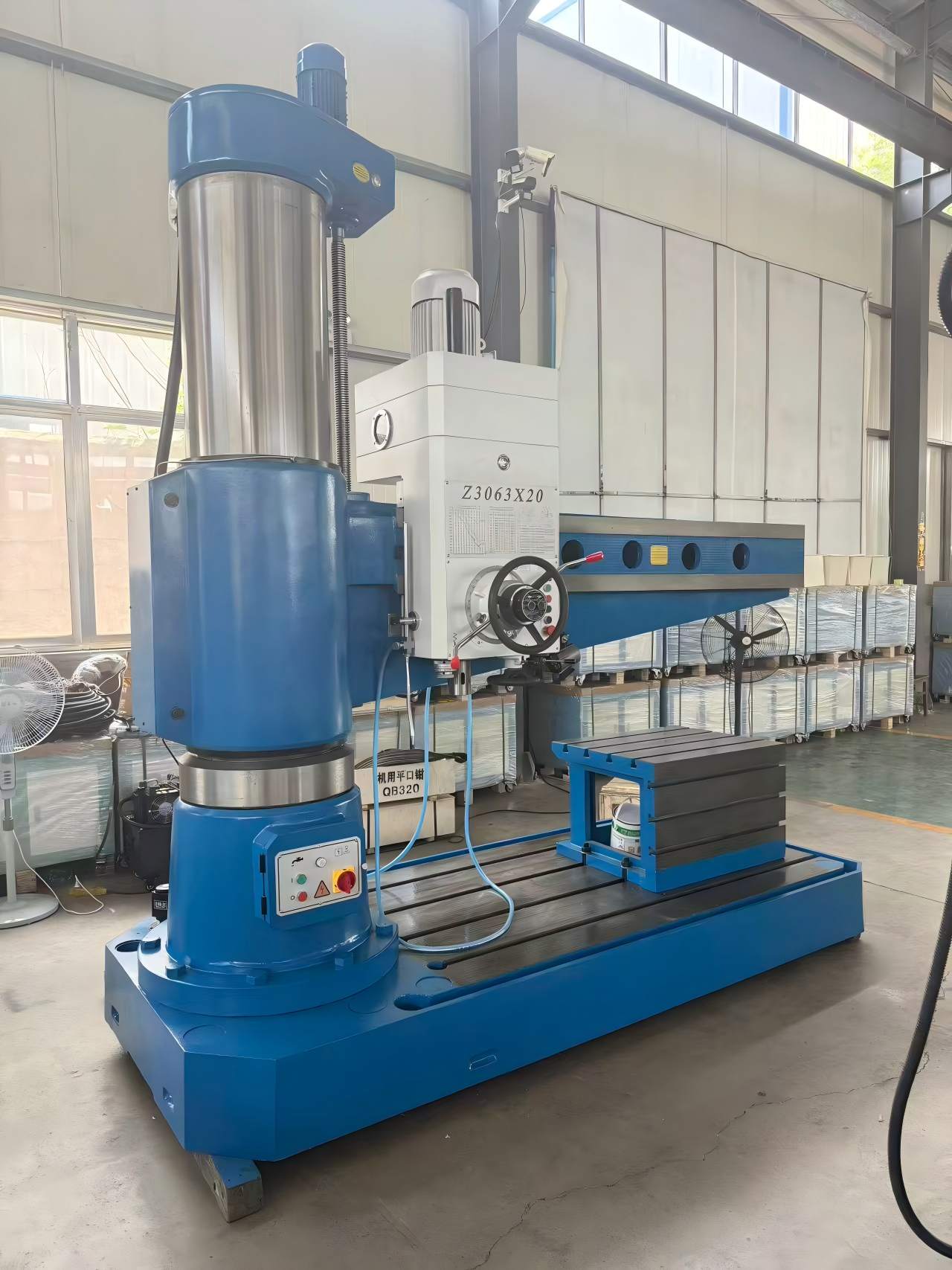

ရေဒီယယ်တူးဖော်စက်များ အကြီးစားအလုပ်ရုံများတွင် အသုံးအများဆုံးအမျိုးအစားဖြစ်သည်။ အောက်ခံသည် workpieces သို့မဟုတ် worktables များကို ညှပ်ရန်နှင့် ဖြတ်တောက်မှုဝန်များကို ခံနိုင်ရည်ရှိစေရန် T-slots များတပ်ဆင်ထားသော လေးလံသောသံထည်အုတ်မြစ်ဖြစ်သည်။ ၎င်းသည် အတွင်းကော်လံကို ထောက်ပံ့ပေးသည်။ ကော်လံတွင် အတွင်းကော်လံနှင့် အပြင်ကော်လံတို့ပါဝင်သည်။ အတွင်းကော်လံကို အောက်ခံပေါ်တွင် တပ်ဆင်ထားသည်။ အပြင်ဘက်ကော်လံသည် အတွင်းကော်လံကို စွပ်ထားပြီး သော့ခတ်ယူနစ်များပါရှိသော ရေဒီယန္တရားနှင့်အတူ လည်ပတ်နိုင်သည်။ ရေဒီယန္တရားကို အပြင်ဘက်ကော်လံတွင် တပ်ဆင်ထားသည်။ ၎င်းသည် အပေါ်အောက် မြှောက်နိုင်ပြီး ၃၆၀ ဒီဂရီလှည့်နိုင်သည်။ spindle box သည် ၎င်း၏လမ်းညွှန်လမ်းတစ်လျှောက် အလျားလိုက်လျှောကျပြီး ၎င်း၏မြှောက်တင်လှုပ်ရှားမှုကို မြှောက်မော်တာဖြင့် မောင်းနှင်သည်။ spindle box သည် ရေဒီယန္တရား၏လမ်းညွှန်လမ်းပေါ်တွင် တည်ရှိသည်။ အတွင်းပိုင်းတွင် spindle speeds နှင့် feed rates အမျိုးမျိုးကို ပေးစွမ်းရန် change gear များနှင့် feed ယန္တရားများရှိသည်။ ၎င်းသည် ဘေးချင်းယှဉ်လျှောကျနိုင်ပြီး locking device တပ်ဆင်ထားသည်။ spindle unit တွင် drills၊ reamers နှင့် tap များကို ကိုင်ဆောင်ထားပြီး main rotary motion နှင့် axial feed motion ကို ပေးစွမ်းရန်အတွက် Morse taper hole ပါရှိသည်။ locking ယန္တရားသည် hydraulic သို့မဟုတ် mechanical ဖြစ်နိုင်သည်။ ၎င်းသည် displacement နှင့် vibration ကိုကာကွယ်ရန် စက်ဖြင့်လည်ပတ်နေစဉ်အတွင်း column၊ ရေဒီယန္တရားနှင့် spindle box ကို lock ချပေးသည်။ Hydraulic ဗားရှင်းများသည် အစိတ်အပိုင်းသုံးမျိုးလုံးအတွက် synchronous locking ကို ဖြစ်ပေါ်စေပါသည်။ အလုပ်စားပွဲသည် အလုပ်အပိုင်းအစများကို ကိုင်ဆောင်ထားပြီး မော်ဒယ်အချို့တွင် ဖယ်ရှားနိုင်သည်။ အရွယ်အစားကြီးမားသော အလုပ်အပိုင်းအစများကို အောက်ခြေ၏ T-slot များတွင် တိုက်ရိုက်ညှပ်နိုင်သည်။ လျှပ်စစ်စနစ်တွင် အဓိကမော်တာ၊ မြှင့်တင်မော်တာ၊ ခလုတ်များနှင့် ထိန်းချုပ်ဆားကစ်များ ပါဝင်သည်။

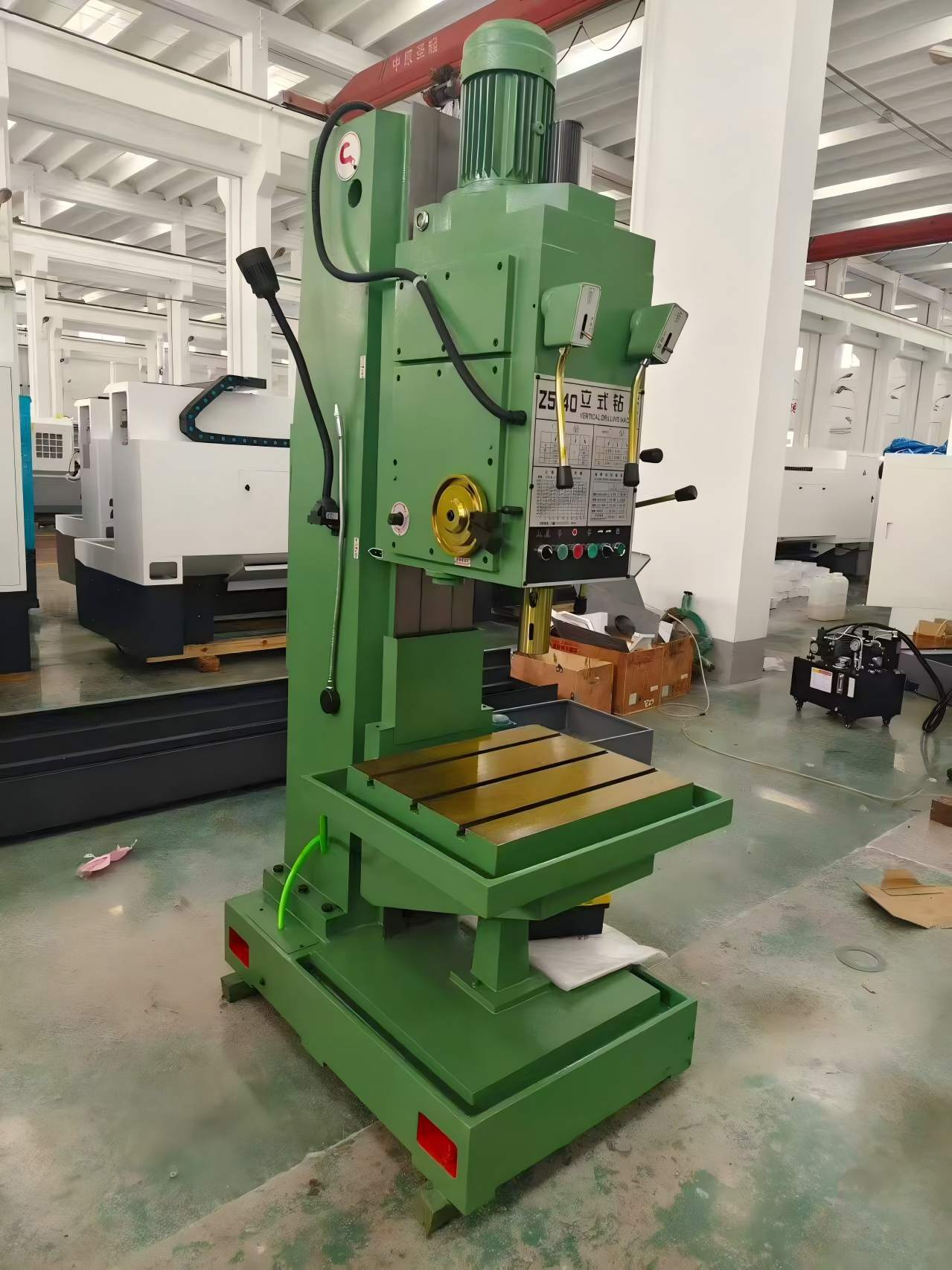

ဒေါင်လိုက်တူးဖော်စက်များ အောက်ခံ၊ စတုရန်းကော်လံ၊ စပင်ဒယ်လ်ဘောက်စ်၊ စပင်ဒယ်လ်၊ အမြင့်ချိန်ညှိနိုင်သော အလုပ်စားပွဲ၊ ကျွေးထိန်းချုပ်မှုယန္တရားနှင့် လျှပ်စစ်ထိန်းချုပ်မှုစနစ်တို့ ပါဝင်သည်။ အောက်ခံသည် အလုပ်စားပွဲညှပ်ရန်အတွက် T-slot များဖြင့် စက်တစ်ခုလုံးကို ထောက်ပံ့ပေးထားသည်။ စပင်ဒယ်လ်ဘောက်စ်နှင့် အလုပ်စားပွဲသည် စတုရန်းကော်လံလမ်းညွှန်လမ်းတစ်လျှောက် ဒေါင်လိုက်ရွေ့လျားသည်။ စပင်ဒယ်လ်ဘောက်စ်သည် မြန်နှုန်းပြောင်းလဲမှုနှင့် ကျွေးလုပ်ဆောင်ချက်များကို ပေးသည်။ စပင်ဒယ်လ်သည် ဖြတ်တောက်သည့်ကိရိယာများကို ကိုင်ဆောင်ထားပြီး လည်ပတ်မှုနှင့် ကျွေးလှုပ်ရှားမှုကို ပြီးမြောက်စေသည်။ ကျွေးမှုကို လက်ဖြင့် သို့မဟုတ် အလိုအလျောက်လုပ်ဆောင်နိုင်သည်။ ဒေါင်လိုက်တူးများအတွက် အော်ပရေတာများသည် စက်ကိုယ်တိုင်ကို ရွှေ့မည့်အစား အလုပ်စားပွဲများကို ရွှေ့ခြင်းဖြင့် အပေါက်နေရာများကို ချိန်ညှိပေးသောကြောင့် ကြီးမားသောနေရာ ချိန်ညှိမှုကို မရရှိနိုင်ပါ။

ခုံတန်းတူးစက်များသည် အရွယ်အစားသေးငယ်သော တူးဖော်ရေးစက်များဖြစ်သည်။ ၎င်း၏ အဓိကအစိတ်အပိုင်းများမှာ အောက်ခံ၊ ကော်လံ၊ စပင်လ်ဘောက်စ် (ခေါင်းတိုင်)၊ စပင်လ်၊ အလုပ်စားပွဲနှင့် အစာကျွေးလက်ကိုင်တို့ဖြစ်သည်။ အစာကျွေးခြင်းလုပ်ဆောင်ချက်အားလုံးကို လက်ဖြင့်လုပ်ဆောင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1: အဓိက တူးဖော်စက် အမျိုးအစားတွေက ဘာတွေလဲ။

A1: ကွဲပြားသော workpiece အရွယ်အစားများအတွက် radial drill၊ vertical drill နှင့် bench drill။

Q2: Z30 ရေဒီယယ် တူးစက်ရဲ့ အင်္ဂါရပ်က ဘာလဲ။

A2: ရေဒီယယ်လက်မောင်းသည် လှည့်နိုင်ပြီး မြှောက်နိုင်သည်၊ လေးလံသော အလုပ်အပိုင်းအစများကို ရွှေ့ရန် မလိုအပ်ပါ။

Q3: ဟိုက်ဒရောလစ်လော့ချခြင်း VS စက်ပိုင်းဆိုင်ရာလော့ချခြင်း?

A3: ဟိုက်ဒရောလစ်သော့ခတ်ခြင်းသည် ပိုမိုကောင်းမွန်သော မာကျောမှုနှင့် တည်ငြိမ်မှုအတွက် တစ်ပြိုင်နက်တည်းသော့ခတ်ခြင်းကို ပံ့ပိုးပေးသည်။

Q4: spindle မှာ ဘယ်လို tools တွေ တပ်ဆင်လို့ရလဲ။

A4: မော့စ်တிவுပေါက်မှတစ်ဆင့် တူးဖော်စက်များ၊ ရီမာများ၊ መስፈርትများ။

Q5: တူးဖော်စက်တွေက ဘယ်လို လုပ်ငန်းစဉ်တွေကို လုပ်ဆောင်နိုင်သလဲ။

A5: တူးဖော်ခြင်း၊ ඔප දැමීම၊ တန်ပြန်နစ်မြုပ်ခြင်း၊ အစက်အပြောက်များ မျက်နှာပြင်ပြုလုပ်ခြင်းနှင့် ပုတ်ခြင်း။
