Gantry အမျိုးအစား Milling စက်၏ အဓိကအားသာချက်များ

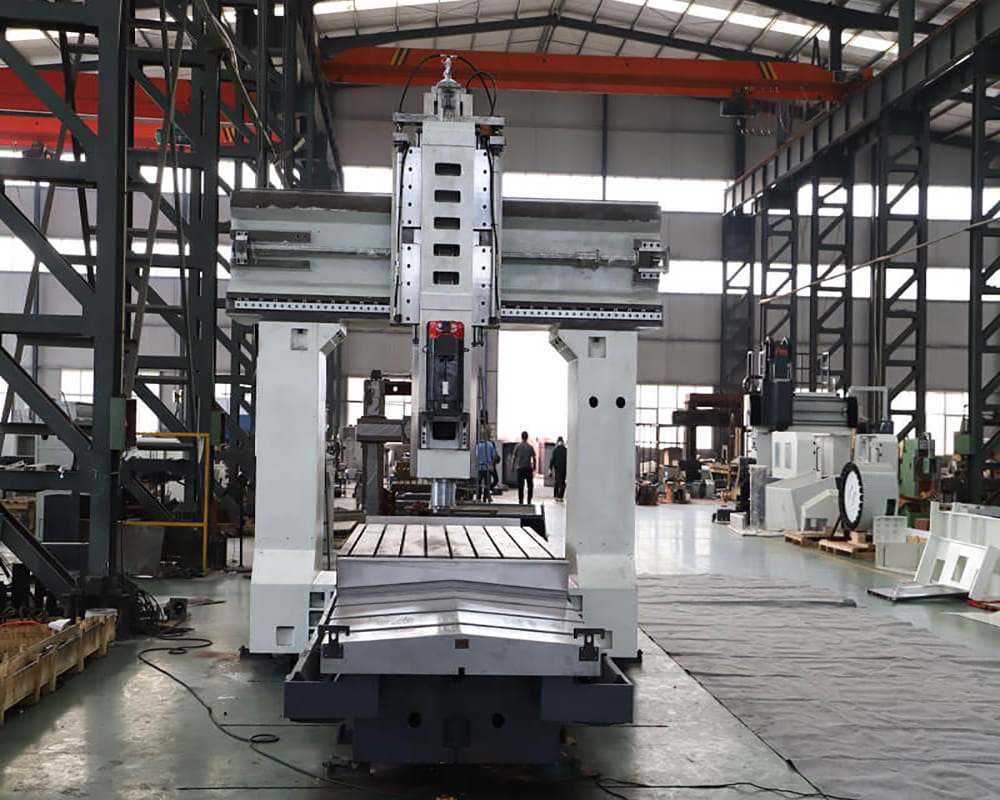

A gantry အမျိုးအစား ကြိတ်စက် ကြီးမားသော workpieces များအတွက် တည်ဆောက်ထားသော ကြီးမားသော machining center တစ်ခုဖြစ်သည်။ စားပွဲရွေ့လျားသည့် စံ vertical mill နှင့်မတူဘဲ၊ gantry mill တွင် ပုံသေစားပွဲရှိပြီး cutting head သည် စားပွဲတစ်လျှောက် ဖြတ်ကျော်သွားသော တံတားပေါ်တွင် ရွေ့လျားသည်။ ဤဒီဇိုင်းသည် gantry mill အား core strength များစွာပေးစွမ်းပြီး ၎င်းသည် ကြီးမားသော အစိတ်အပိုင်းများအတွက် မှန်ကန်သောရွေးချယ်မှုဖြစ်စေသည်။

အလွန်ကြီးမားသော အလုပ်အပိုင်းအစများကို တစ်ခုတည်းတွင် ကိုင်တွယ်သည်

ပုံသေစားပွဲသည် အရေးကြီးဆုံးအင်္ဂါရပ်ဖြစ်သည်။ ဖြတ်တောက်သည့်ခေါင်းရွေ့လျားနေစဉ်တွင် အလုပ်အပိုင်းသည် ငြိမ်ငြိမ်လေးရှိနေပြီး အလုပ်အပိုင်းသည် စားပွဲနှင့်အတူရွေ့လျားသည့် စံကြိတ်စက်များနှင့် အလွန်ကွာခြားပါသည်။ တန်ချိန်များစွာအလေးချိန်ရှိသော ကြီးမားသော၊ လေးလံသောအစိတ်အပိုင်းများအတွက် အလုပ်အပိုင်းကို ရွေ့လျားခြင်းသည် ခက်ခဲပြီး မတိကျပါ။ gantry ကြိတ်စက်တွင် အစိတ်အပိုင်းသည် လုံးဝမရွေ့လျားပါ - ဖြတ်တောက်သည့်ခေါင်းသာ ရွေ့လျားသည်။ ၎င်းသည် အခြားစက်များတွင် မတပ်ဆင်နိုင်သော အလွန်ကြီးမားသော အစိတ်အပိုင်းများကို စက်ဖြင့်ပြုပြင်နိုင်စေပါသည်။ ထို့အပြင်၊ ဖြတ်တောက်သည့်ခေါင်းသည် စားပွဲပေါ်ရှိ အမှတ်တိုင်းကို ရောက်ရှိနိုင်သောကြောင့် သင်သည် နေရာပြောင်းခြင်း သို့မဟုတ် ပြန်လည်ချိန်ညှိခြင်းမရှိဘဲ အစိတ်အပိုင်းကြီးတစ်ခုလုံးကို တစ်ခုတည်းတွင် စက်ဖြင့်ပြုပြင်နိုင်သည်။ ၎င်းသည် ကိုင်တွယ်ချိန် နာရီပေါင်းများစွာ သို့မဟုတ် ရက်များကို သက်သာစေသည်။

တိကျမှုကို ထိန်းထားစဉ် လေးလံပြီး နက်ရှိုင်းစွာ ဖြတ်တောက်နိုင်သည်

Gantry ကြိတ်စက်များသည် အလွန်တောင့်တင်းပါသည်။ တိုင်များသည် ကြီးမားပြီး တံတားသည် လေးလံပြီး ပုံသေစားပွဲသည် ခိုင်မာသောအုတ်မြစ်ပေါ်တွင် တည်ရှိသည်။ ဤတောင့်တင်းမှုကြောင့် သံမဏိ၊ သံမဏိနှင့် သံသွန်းသံကဲ့သို့သော မာကျောသောပစ္စည်းများကို တုန်ခါမှု သို့မဟုတ် တိမ်းစောင်းမှုမရှိဘဲ လေးလံစွာဖြတ်တောက်နိုင်စေပါသည်။ တစ်ချိန်တည်းမှာပင်၊ gantry ကြိတ်စက်များကို အကွာအဝေးများစွာတွင် တင်းကျပ်သော သည်းခံနိုင်စွမ်းကို ထိန်းထားရန် တည်ဆောက်ထားသည်။ ပုံသေစားပွဲသည် အလုပ်အပိုင်းအောက်တွင် ရွေ့လျားနေသော ဒြပ်ထုမရှိခြင်းကို ဆိုလိုပြီး လေးလံသော ဖြတ်တောက်မှုခေါင်းသည် တိကျသောလမ်းညွှန်လမ်းများပေါ်တွင် ချောမွေ့စွာ ရွေ့လျားသည်။ ခေတ်မီ gantry ကြိတ်စက်များသည် စားပွဲအရှည်တစ်ခုလုံးတွင် ±0.01 မီလီမီတာ သည်းခံနိုင်စွမ်းကို ထိန်းထားနိုင်သည် - ဤကဲ့သို့သော စက်ကြီးများအတွက် မှတ်သားဖွယ်ကောင်းပါသည်။

စက်များသည် တစ်ဖက်တည်းတွင် တပ်ဆင်နိုင်ပြီး တင်ရလွယ်ကူသည်

gantry စက်အများစုတွင် ဖြတ်တောက်သည့်ခေါင်း တစ်ခုထက်ပို၍ ရှိနိုင်သည်။ ဒေါင်လိုက်ခေါင်းသည် အပေါ်မျက်နှာပြင်ကို စက်ဖြင့် စက်စေပြီး ထောင့်မှန်ခေါင်းသည် ဘေးနှစ်ဖက်ကို စက်ဖြင့် စက်ပေးသည်။ အချို့စက်များတွင် အော်ပရေတာအကူအညီမပါဘဲ မတူညီသောခေါင်းများအကြား ပြောင်းလဲပေးသည့် အလိုအလျောက်ခေါင်းပြောင်းလဲသည့် ကိရိယာများ ပါရှိသည်။ ၎င်းသည် တစ်ကြိမ်တည်းတွင် ငါးဘက်စက်ဖြင့် စက်ပြုလုပ်နိုင်စေသည် - အလုပ်အပိုင်းအစကို စားပွဲပေါ်တွင် တစ်ကြိမ်တင်ပြီး စက်သည် အပေါ်၊ လေးဘက်စလုံးနှင့် ထောင့်မှန်အပေါက်များကိုပင် ဖြတ်တောက်သည်။ စားပွဲကို ကြမ်းပြင်အဆင့်တွင် တပ်ဆင်ထားသောကြောင့် လေးလံသော အလုပ်အပိုင်းအစများကို တင်ခြင်းသည်လည်း လွယ်ကူသည်။ overhead crane သည် ရွေ့လျားနေသော စားပွဲများပေါ်သို့ မတင်ဘဲ သို့မဟုတ် ကျဉ်းကျပ်သောနေရာများထဲသို့ လျှောကျခြင်းမရှိဘဲ အစိတ်အပိုင်းကို စားပွဲပေါ်တွင် တိုက်ရိုက်တင်နိုင်သည်။ တင်ခြင်းသည် နာရီပေါင်းများစွာအစား မိနစ်ပိုင်းသာကြာသည်။

ချစ်ပ်ဖယ်ရှားခြင်းနှင့် အပူတည်ငြိမ်မှုတို့ကို သန့်ရှင်းစေခြင်း

gantry mills များတွင် ချစ်ပ်ဖယ်ရှားခြင်းသည် အလွန်ကောင်းမွန်ပါသည်။ စားပွဲသည် ပြားချပ်ပြီး ချစ်ပ်များသည် အစွန်းများမှ ပြုတ်ကျပြီး စက်အများစုတွင် စားပွဲ၏ဘေးနှစ်ဖက်တွင် ချစ်ပ် conveyor များ တည်ဆောက်ထားသည်။ ပွင့်လင်းသောဒီဇိုင်းကြောင့် ချစ်ပ်များ ပိတ်မိမနေဘဲ စားပွဲပေါ်တွင် အဖုံးအကာမရှိပါ၊ အဘယ်ကြောင့်ဆိုသော် စားပွဲသည် မရွေ့လျားသောကြောင့်ဖြစ်သည် - စံကြိတ်စက်များထက် အဓိကအားသာချက်တစ်ခုဖြစ်သည်။ အပူချိန်တည်ငြိမ်မှုနှင့် ပတ်သက်၍ ပုံသေစားပွဲသည် မရွေ့လျားသောကြောင့် တည်ငြိမ်နေပြီး ကြီးမားသောဖွဲ့စည်းပုံသည် အပူတက်ရန် အချိန်ယူရသည်။ ခေတ်မီ gantry mills အများစုတွင် အာရုံခံကိရိယာများသည် အဓိကနေရာများတွင် အပူချိန်ကို တိုင်းတာပြီး ထိန်းချုပ်မှုသည် အပူကြီးထွားမှုအတွက် အလိုအလျောက် ချိန်ညှိပေးသည့် အပူချိန်လျော်ကြေးပေးမှုလည်း ရှိသည်။ ၎င်းသည် နာရီပေါင်းများစွာ လည်ပတ်ပြီးနောက်ပင် စက်ကို တိကျစေသည်။

ရိုးရှင်းသောဒီဇိုင်းနှင့် အသုံးများသောအသုံးချမှုများ

ဂိုထရီကြိတ်စက်များ သင်ထင်ထားသည်ထက် ရွေ့လျားနေသော အစိတ်အပိုင်းများ နည်းပါးသည်။ ပုံသေစားပွဲတွင် ရွေ့လျားနေသော အစိတ်အပိုင်းများ လုံးဝမပါရှိပါ - စားပွဲပေါ်တွင် ဝတ်ဆင်ရန် နည်းလမ်းမရှိ၊ စားပွဲပေါ်တွင် ထိန်းသိမ်းရန် ဘောလုံးဝက်အူများ မရှိပါ။ အဓိက ဝတ်ဆင်မှုအမှတ်များမှာ စစ်ဆေးခြင်းနှင့် ပြုပြင်ခြင်းအတွက် အသုံးပြုနိုင်သော တိုင်များ၊ တံတားနှင့် ဖြတ်တောက်ခြင်းခေါင်းတို့ဖြစ်သည်။ ဒီဇိုင်းသည် ပိုမိုရိုးရှင်းသောကြောင့် ဆိုင်များစွာသည် gantry mills များသည် သေးငယ်သောစက်များထက် ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသည်ဟု တွေ့ရှိကြသည်။ ဤစက်များကို စက်မှုလုပ်ငန်းများစွာတွင် အသုံးပြုကြသည်- အာကာသယာဉ်ကုမ္ပဏီများသည် တောင်ပံ spars များနှင့် fuselage panels များကို စက်ပြုလုပ်ခြင်း၊ မော်တော်ကားကိရိယာခန်းများသည် ကြီးမားသော injection mold များကို စက်ပြုလုပ်ခြင်း၊ စွမ်းအင်ကုမ္ပဏီများသည် လေအားလျှပ်စစ်တာဘိုင် hubs များကို စက်ပြုလုပ်ခြင်းနှင့် ရထားလမ်းဆိုင်များသည် ရထားကိုယ်ထည်အစိတ်အပိုင်းများကို စက်ပြုလုပ်ခြင်း။ သတ္တုအစိတ်အပိုင်းကြီးများပါရှိသော မည်သည့်စက်မှုလုပ်ငန်းမဆို gantry mills များကို အသုံးပြုကြသည်။

gantry milling စက်ရဲ့ အဓိကအားသာချက်တွေက ရှင်းပါတယ်။ တခြားစက်တွေမှာ မဆန့်နိုင်တဲ့ အလွန်ကြီးမားတဲ့ workpieces တွေကို ကိုင်တွယ်ပေးပါတယ်။ အစိတ်အပိုင်းတစ်ခုလုံးကို setup တစ်ခုတည်းမှာ စက်နဲ့ကြိတ်ပေးတာကြောင့် ကိုင်တွယ်ချိန်ကို နာရီပေါင်းများစွာ သက်သာစေပါတယ်။ တုန်ခါမှုမရှိဘဲ လေးလံပြီး နက်ရှိုင်းစွာ ဖြတ်တောက်နိုင်တဲ့အပြင် ဧရိယာကျယ်တွေမှာ တိကျမှုကို ထိန်းသိမ်းထားနိုင်ပါတယ်။ setup တစ်ခုတည်းမှာ ခေါင်းများစွာနဲ့ ဘေးငါးဘက်ကို စက်နဲ့ကြိတ်ပေးသလို၊ တင်ရတာလည်း လွယ်ကူပြီး ချစ်ပ်တွေကို သန့်ရှင်းစွာ ဖယ်ရှားပေးပါတယ်။ အစိတ်အပိုင်းကြီးတွေကို စက်နဲ့ကြိတ်ဖို့ လိုအပ်တဲ့ အလုပ်ရုံတွေအတွက် gantry mill ဟာ ရွေးချယ်စရာတစ်ခုတင်မကဘဲ တစ်ခုတည်းသော ဖြေရှင်းချက်လည်း ဖြစ်ပါတယ်။ စက်ဟာ setup အချိန် လျော့နည်းခြင်း၊ ပိုမိုကောင်းမွန်သော တိကျမှုနှင့် အခြားအလုပ်ရုံများ မလုပ်ဆောင်နိုင်သော အလုပ်များကို လုပ်ဆောင်နိုင်စွမ်းတို့ကြောင့် အကျိုးအမြတ်ရရှိစေပါတယ်။
