တူးဖော်စက်၏ အခြေခံလုပ်ဆောင်ချက်များ- ရိုးရှင်းသောလမ်းညွှန်

A တူးဖော်စက် စက်ပစ္စည်းအလုပ်ရုံများတွင် မရှိမဖြစ်လိုအပ်သော လုပ်ငန်းစဉ်ပစ္စည်းကိရိယာများထဲမှ တစ်ခုဖြစ်သည်။ ၎င်း၏ အဓိကရည်ရွယ်ချက်မှာ workpieces များပေါ်တွင် အဝိုင်းအပေါက်များ ထုတ်လုပ်ရန်ဖြစ်သည်။ အခြေခံ punching များအပြင်၊ ၎င်းသည် လုပ်ငန်းစဉ်အပေါက်များ တိကျမှန်ကန်မှု၊ ချောမွေ့မှုနှင့် ထိရောက်မှုရှိကြောင်း သေချာစေရန် လက်တွေ့ကျသော အရန်လုပ်ဆောင်ချက်များစွာကို ပေါင်းစပ်ထားသည်။ ဤဆောင်းပါးသည် အဓိကအခြေခံလုပ်ဆောင်ချက်များကို ခွဲခြားဖော်ပြထားသည်။ စက်မှုတူးဖော်စက် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ အခြေခံများကို လျင်မြန်စွာ ကျွမ်းကျင်စေရန် အစပြုသူများအတွက်။

၁။ အူတိုင်တူးဖော်ခြင်းယန္တရား

၁.၁ စပင်းလ်လည်ပတ်မှု

စပင်လ်သည် တူးစက်ကို ညှပ်ပြီး လည်ပတ်စေရန် မောင်းနှင်ပေးပြီး လည်ပတ်နှုန်းကို RPM ဖြင့် တိုင်းတာသည်။ မြန်နှုန်းကို အလုပ်ပစ္စည်းပစ္စည်းများအလိုက် ချိန်ညှိရန် လိုအပ်သည်- သစ်သားနှင့် အလူမီနီယမ်ကဲ့သို့သော ပျော့ပျောင်းသောပစ္စည်းများအတွက် မြန်နှုန်းမြင့်နှင့် မာကျောသောသံမဏိပစ္စည်းများအတွက် မြန်နှုန်းနိမ့်။ ကိရိယာအများစုသည် ခါးပတ် သို့မဟုတ် ချိန်ညှိမှုဒိုင်ခွက်မှတစ်ဆင့် မြန်နှုန်းပြောင်းလဲခြင်းကို လုပ်ဆောင်သည်။

၁.၂ စပင်းလ်ဖိဒ်

Feed ဆိုသည်မှာ လည်ပတ်နေသော တူးစက်တစ်ခု၏ အောက်ဘက်သို့ ရွေ့လျားခြင်းကို ရည်ညွှန်းသည်။ သေးငယ်သော တူးစက်များတွင် လက်ဖြင့် လီဗာဖြင့် အစာကျွေးခြင်းကို အသုံးပြုကြပြီး ကြီးမားသော စက်ကိရိယာများတွင် အလိုအလျောက် ပါဝါအစာကျွေးခြင်း တပ်ဆင်ထားသည်။ သင့်တင့်သော အစာကျွေးနှုန်းသည် မြန်နှုန်းလွန်ကဲခြင်းနှင့် မြန်နှုန်းနှေးကွေးလွန်းခြင်းကြောင့် ဖြစ်ပေါ်လာသော တူးစက်ကျိုးပဲ့ခြင်းကို ရှောင်ရှားပေးသည်။

၁.၃ အနက်ထိန်းချုပ်မှုနှင့် ငှက်တောင်ခရီးသွားခြင်း

အနက်ရပ်တန့်ကိရိယာတပ်ဆင်ထားသောကြောင့် စက်သည် အပေါက်များစွာ၏ အနက်ကို ထပ်ခါတလဲလဲတိုင်းတာစရာမလိုဘဲ တိကျစွာသေချာစေရန် တူးဖော်ခြင်းအနက်ကို ချိန်ညှိနိုင်သည်။ spindle ကိုသယ်ဆောင်သော penght သည် drill bit ၏ အောက်ဘက်သို့ရွေ့လျားနိုင်သောအကွာအဝေး (သမားရိုးကျခရီးသွားမှု- ၄-၆ လက်မ) ကို ထိန်းချုပ်ပေးသည်။ ပိုနက်သောအပေါက်များအတွက် စက်ခေါင်း သို့မဟုတ် worktable ကို ချိန်ညှိပါ။

၂။ အလုပ်အပိုင်းအစ ပြုပြင်ခြင်းနှင့် နေရာချထားခြင်း

၂.၁ ဇယားချိန်ညှိမှု

အလုပ်စားပွဲကို အလုပ်အပိုင်းအစများထားရန်အသုံးပြုပြီး အပေါ်အောက် အမြင့်ချိန်ညှိမှုကို ပံ့ပိုးပေးသည်။ အချို့မော်ဒယ်များသည် မတူညီသော လုပ်ဆောင်မှုလိုအပ်ချက်များနှင့် လိုက်လျောညီထွေဖြစ်အောင် စောင်းနိုင်သည်။ ရေဒီယယ် တူးစက်များအတွက်၊ စားပွဲကို များသောအားဖြင့် ပုံသေထားပြီး စက်ခေါင်းကို ရွှေ့ခြင်းဖြင့် တူးစက်အနေအထားကို ချိန်ညှိသည်။

၂.၂ ညှပ်ခြင်းနှင့် အလုပ်လုပ်ကိုင်ခြင်း

ဘေးကင်းသောတူးဖော်ခြင်း၏ အခြေခံအုတ်မြစ်မှာ အလုပ်အပိုင်းအစများကို ခိုင်မြဲစွာတပ်ဆင်ခြင်းဖြစ်သည်။ အစိတ်အပိုင်းငယ်များကို ညှပ်ဖြင့် ပြုပြင်ထားပြီး အစိတ်အပိုင်းကြီးများကို စားပွဲပေါ်တွင် တိုက်ရိုက်ညှပ်ထားသည်။ စားပွဲပေါ်ရှိ T-slot များသည် စံညှပ်များနှင့် တွဲဖက်အသုံးပြုရပြီး လုပ်ဆောင်နေစဉ်အတွင်း အလုပ်အပိုင်းအစ ရွေ့လျားမှုကို ကာကွယ်ရန်ဖြစ်သည်။

၃။ အဖြစ်များသော တိကျစွာတူးဖော်ခြင်းလုပ်ငန်းစဉ်များ

၃.၁ အလယ်ဗဟိုတူးဖော်ခြင်း

အပေါက်ကြီးများကို စက်ဖြင့်မလည်ပတ်မီ သေးငယ်သော နေရာချထားမှု စမ်းသပ်အပေါက်ငယ်တစ်ခုကို တူးပါ။ တိုပြီး မာကျောသော အလယ်အပေါက်သည် ကြီးမားသော တူးစက်ကို ချိန်ညှိခြင်းမှ ကာကွယ်ရန်နှင့် အပေါက်နေရာတိကျမှုကို မြှင့်တင်ရန်အတွက် ချိုင့်ခွက်တစ်ခုကို မှတ်သားထားသည်။

၃.၂ ပက်ခ် တူးဖော်ခြင်း

အပေါက်နက်များ တူးဖော်ရန်အတွက် အသင့်တော်ဆုံးဖြစ်သည်။ တွင်းတူးစက်သည် အတွင်းပိုင်းဖြတ်တောက်ထားသော ချစ်ပ်များကို ထုတ်လွှတ်ရန် အပေါ်အောက် အကြိမ်ကြိမ် ရွေ့လျားပြီး ချစ်ပ်များစုပုံခြင်းကြောင့် ဖြစ်ပေါ်လာသော တွင်းအပူလွန်ကဲခြင်းနှင့် အက်ကွဲခြင်းပြဿနာများကို ထိရောက်စွာ ဖြေရှင်းပေးသည်။ ခေတ်မီတွင်းတူးစက်များတွင် ယေဘုယျအားဖြင့် အလိုအလျောက် တူးဖောက်ခြင်း စက်ဝန်းများ တပ်ဆင်ထားသည်။

၃.၃ ရီမင့်လုပ်ခြင်း

တူးဖော်ပြီးနောက် ဒုတိယအပြီးသတ်လုပ်ငန်းစဉ်။ အပေါက်နံရံပေါ်ရှိ ကျန်ရှိနေသောပစ္စည်းအနည်းငယ်ကို ဖယ်ရှားရန်အတွက် reamer ကို အသုံးပြုပြီး အပေါက်၏ချောမွေ့မှုနှင့် အတိုင်းအတာတိကျမှုကို အကောင်းဆုံးဖြစ်စေသည်။

၃.၄ ပုတ်ခြင်း

အတွင်းပိုင်းချည်မျှင် လုပ်ဆောင်ရန်အတွက် အသုံးပြုသည်။ ဤကိရိယာသည် ပိုက်ကို ချည်မျှင်များဖြတ်ရန် သီးသန့်အပေါက်ထဲသို့ လှည့်ရန် မောင်းနှင်ပြီး ပိုက်မှထွက်ရန် အလိုအလျောက် ပြောင်းပြန်လှည့်သွားသောကြောင့် လက်ဖြင့် ပိုက်ဖြင့် ဖောက်ခြင်းထက် ပိုမိုထိရောက်သည်။

၄။ အပေါက်ပုံသွင်းခြင်းနှင့် မျက်နှာပြင်ပြုပြင်ခြင်း

• countersinking: ပြားချပ်ချပ်ခေါင်းဝက်အူများကို အလုပ်မျက်နှာပြင်နှင့် တပြေးညီဖြစ်စေရန် အပေါက်ဝတွင် ခွက်ပုံသဏ္ဍာန်ချိုင့်တစ်ခုကို စက်ဖြင့်ပြုလုပ်ပါ။
• တန်ပြန်ဖောက်ခြင်း- ဘို့ခေါင်းများကို နေရာချထားရန်နှင့် ၎င်းတို့ကို ပစ္စည်းမျက်နှာပြင်အောက်တွင်ထားရှိရန် ပြားချပ်သောအောက်ခြေရှိ အပေါက်ကို လုပ်ဆောင်ပါ။
• အစက်အပြောက်မျက်နှာပြင်- gasket များနှင့် bolt head များအတွက် တည်ငြိမ်သောတပ်ဆင်မျက်နှာပြင်ပေးစွမ်းရန် အပေါက်ပတ်လည်ရှိ ချောမွေ့သောနေရာကို ඔප දැමීම ...။

၅။ အထူးအမျိုးအစား တူးဖော်စက် လုပ်ဆောင်ချက်များ

၅.၁ ဂိုဏ်းတူးဖော်ခြင်း

parallel spindle များစွာတပ်ဆင်ထားသောကြောင့် spindle တစ်ခုစီတွင် drill bit အမျိုးမျိုးကို တပ်ဆင်နိုင်ပါသည်။ အလုပ်အပိုင်းအစများကို multi-process drilling ပြီးမြောက်စေရန်အတွက် မတူညီသော station များသို့ လွှဲပြောင်းပေးသောကြောင့် အပေါက်များစွာပါသော အစိတ်အပိုင်းများကို အသုတ်လိုက် processing လုပ်ရန် သင့်လျော်ပါသည်။

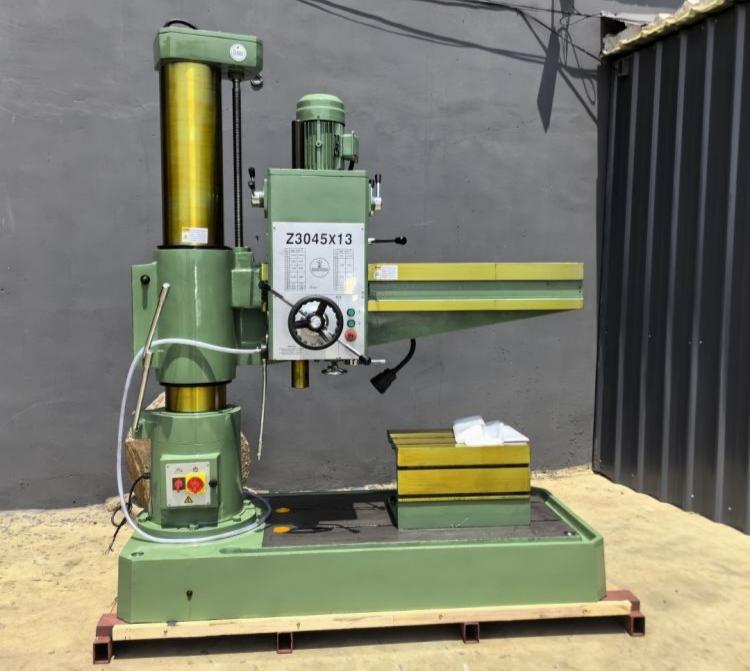

၅.၂ ရေဒီယယ် တူးဖော်ခြင်း

လွှဲနိုင်သော စက်ပိုင်းဆိုင်ရာလက်တံနှင့် ရွေ့လျားနိုင်သော စက်ခေါင်းသည် လေးလံသော အပိုင်းအစများကို ရွှေ့ပြောင်းရန် မလိုအပ်ပါ။ တူးစက်ကို မိမိစိတ်ကြိုက် နေရာချထားနိုင်ပြီး အရွယ်အစားကြီးမားသော အပိုင်းအစများကို လုပ်ဆောင်ရာတွင် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ပေးပါသည်။

၅.၃ အာရုံခံနိုင်သော တူးဖော်ခြင်း

အော်ပရေတာများသည် ဖြတ်တောက်မှုအခြေအနေကို feed lever မှတစ်ဆင့် သိရှိနိုင်ပြီး ၎င်းသည် bit ကျိုးပဲ့မှုနှုန်းကို လျှော့ချရန် ကျိုးပဲ့လွယ်သော သေးငယ်သည့် drill bit များကို အသေးစိတ် စီမံဆောင်ရွက်ရန်အတွက် အဆင်ပြေပါသည်။
